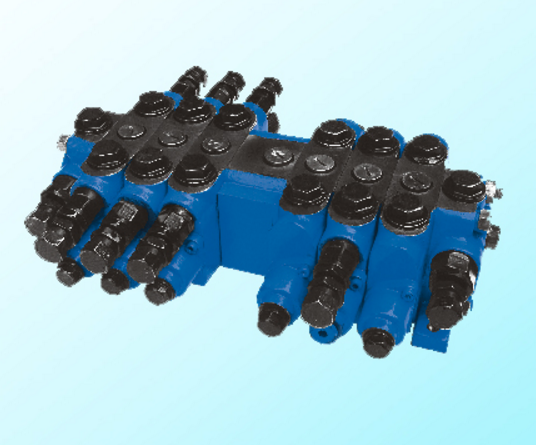

多路換向閥是由單向閥、安全閥、進油體、回油體和多個換向閥組合起來的組合閥，以手動換向閥為主。它具有結構緊湊、工作壓力較高、性能好、工作可靠等特點。多路換向閥廣泛應用于叉車、裝載機、挖掘機、起重機、壓路機等工程機械及礦山、輕工、環衛、農機等行業。

多路換向閥用以改變液流方向，實現多個執行機構的集中控制。多路換向閥負載方向在工作過程中發生改變?cè)谶@種情況下，采取“進油側壓力控制，出油側流量控制”，在液壓缸有桿腔側用壓力控制，無桿腔側有流量控制。如負載方向不變，由于出油側采取了流量控制，我們可將雙向平衡閥用液控單向閥來替換，從而提高系統的穩定性。進油側用壓力控制器來維持一個較低的參考?jí)毫?，一方面提高系統效率，另一方面使系統不發生氣穴。多路換向閥為了使負載方向變化的工作機構能得到很好控制，另外一個PI控制器將被運用到有桿腔的壓力控制器中，當負載方向改變后，無桿腔的壓力將減??；如果仍將有桿腔維持一個很低的壓力，當負載很大時，液壓缸將向反方向運動。此時我們可用所增加的PI控制器監視無桿腔壓力的變化，當PI控制器檢測到無桿腔壓力低于所設定的參考值時，多路換向閥將提高有桿腔壓力控制器所設定的壓力，從而保證系統的正常工作。
